冲压车间合金骨料地坪施工技术控制措施


欧进地坪专业施工锡钛合金骨料地坪


【摘要】合金骨料地坪具有较好耐磨性、耐冲击性和强度并提高混凝土表面密度,使其减少起尘,增加地面的防油性,形成高密度、易清洁、抗渗透的地面。耐久性好,减少了因周期性涂装或将表面增厚所带来的费用。与混凝土地面一起施工,施工工期短,基于以上优点,因此合金骨料地坪是目前世界上最高规格和最高标准的一类地坪,它是采用一种特殊的施工技术,源于欧美国家,是为了提高地面的平整度、耐磨度及延长地面使用寿命而设计的,合金骨料地坪施工的好坏直接决定了地坪的平整度及设备的适用性,本文以华晨宝马冲压车间的合金骨料地坪施工为例,分析了合金骨料地坪施工中产生的病害,并提出了防治措施。

【关键词】合金骨料;地坪;平整度;震动;整平;机械镘
华晨宝马冲压车间占地面积21374.8㎡,建筑面积29219 ㎡,基础为筏板基础和独立基础,地下室采用混凝土框剪结构,表面为合金骨料耐磨地坪。在地坪混凝土中,作为地下室顶板处的地坪的混凝土标号为C40P6,无地下室处的地坪的混凝土标号为C30。其中地下室的顶板地坪施工在夏季且上部无维护结构,在此条件下,合金骨料地坪极易产生裂缝。

一、施工难点及特点
华晨宝马新工厂冲压车间跨度为72 米,车间的高度为25.5 米,总长度为302 米。正负零处分为两部分,一部分为地下室顶板,一部分为回填土上施工的地坪。根据施工图纸要求,混凝土地坪面层为合金骨料地坪,每平方合金骨料用量为6kg/m2,合金骨料为西卡Sikafl oor-2SynTop-1。混凝土面层表面平整度要求按照德国标准,3 米长的地面,高差不大于3mm。基础顶板的混凝土标号为C40P6,地坪混凝土标号为C30。
1、地下室顶板施工为顶板面层合金骨料,基层为C40P6 混凝土。施工在夏季6月份,室外温度约30 多度,沈阳夏季风力较大,混凝土采用纯水泥混凝土,水泥含量高,水化热大,且合金骨料本身又能迅速吸收混凝土表面的水分。因此克服室外无封闭、高温、基层混凝土标号高的合金骨料面层施工成为合金骨料面层施工质量的重要因素。
2、地下室结构层中预留孔洞多、表面预埋件约45 吨,数量大,预埋件安装精度不易控制,影响地坪表面的平整度。地下室顶板也是建筑地坪,建筑层与结构层一起浇筑,平整度不易控制。
二、合金骨料施工控制措施
(一)施工前混凝土的控制
1、大体积混凝土结构中,由于结构截面大,水泥用量多,水泥水化所释放的水化热会产生较大温度变化和收缩作用,由此形成的温度收缩应力是钢筋混凝土产生裂缝的主要原因。且合金骨料的施工,会加重混凝土的水化热。鉴于此种情况,采取以下措施:
①降低混凝土配合比的水泥和水用量通过适配混凝土的配合比,适配不同的混凝土配合比,在满足混凝土强度和使用条件下,找出混凝土的最少水泥含量和水的配合比。从根源上降低水化热,选择级配良好的粗骨料,严格控制含泥量,加强混凝土的振捣,提高混凝土密实度和抗拉强度,减少收缩变形,保证施工质量
②降低混凝土的出模温度
要求混凝土搅拌站,采用冰水或者地下水搅拌混凝土,控制混凝土的出模温度不超过10 度。
③控制混凝土浇筑时间
选择混凝土的浇筑时间。最好选择阴天或者下午2 点之后开始浇筑。
④增加维护结构
在浇筑混凝土的外围,采取临时维护结构,对混凝土浇筑区域进行封闭,以防止混凝土的表面和内部硬化不同、收缩不均匀。
⑤混凝土中增加缓凝剂
增加缓凝剂,混凝土中增加5% 的缓凝剂,延缓混凝土的凝结时间,释放部分水化热,减缓混凝土水化热产生的裂纹。
⑥加强振捣质量
加强混凝土的振捣,浇筑后及时排除表面积水,加强早期养护,提高混凝土早期或相应龄期的抗拉强度和弹性模量。采取分层和分块浇筑混凝土,合理设置水平和垂直施工缝,以放松约束程度,减少每次浇筑长度的蓄热量,防止水化热的积聚,减少温度应力。
⑦加强混凝土的养护
加强混凝土的养护,确定合理的拆模时间,延缓降温时间和速度,充分发挥混凝土预应力的松弛效应。在混凝土浇筑完成的12 小时内喷洒混凝土养护液,并采用塑料薄膜覆盖,对混凝土进行保温保湿。
⑧模板、支架的控制
地坪中预埋铁件应正确固定到位,对于悬空的顶板的预埋铁件应生根至钢管脚手架,做到平整无遗漏。模板、脚手架的稳定性尤其重要,采用稳固的模板安装,保证支架具有足够的强度、刚度及稳定性,是保证地坪平整度的重要条件。

(二)施工前施工机具的控制
①准备工作—振动整平梁轨道的制作在未浇筑的混凝土区域,采用不小于40mm 角钢作为振动整平梁的轨道。轨道做法:从底部设置有Y 型钢筋生根在底模上,且钢筋间距不大于40 公分,钢筋直径不小于14,作为角刚的支撑。角钢的顶点作为作业面的正负零且放置在上部,角钢上部的平整度要求为3 米3 毫米且两根角钢轨道之间的间距不大于6 米。
②使用美国MBW 高精度振动整平梁,在经过水平校准后的角钢导轨上边振动边匀速行进,将已经初步振实摊平的混凝土进行高精度整平。
③将已经振动整平过的混凝土内的角钢轨道用锤子敲掉。
④使用可调节整平尺对地坪做进一步的整平,同时刮除泌水,必要时使用不锈钢刮尺刮平,确保达到业主要求的平整度要求。

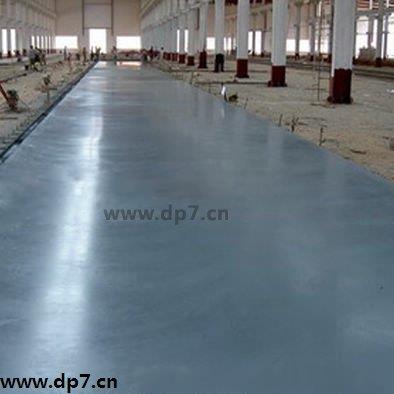

三、合金骨料施工
施工工艺:去除浮浆——撒铺合金骨料——圆盘机械收光——表面磨光
1、使用加装圆盘的机械镘将混凝土表面的浮浆去除。以保证混凝土表面与合金骨料结合牢固。
2、撒铺合金骨料,手工铺撒骨料,力求铺撒均匀,撒料分两次进行,且保证用量;第一次在混凝土初凝前5-6 成干时,开始第一次铺撒合金骨料,第一次铺撒总量的2/3,待耐磨材料吸收一定水分后,使用磨光圆盘压实搓毛,并搓出混凝土表面的水分。混凝土基层终凝前进行第二次铺撒,第二次铺撒总量的1/3,待耐磨材料吸收下面的水分后,再进行至少二次加装圆盘的机械镘作业,机械镘应纵横交错进行。
3、圆盘机械收光
在以后的作业中,视混凝土的硬化情况,进行至少三次未加圆盘的机械镘作业。机械镘的运转速度和机械镘的角度变化应视混凝土的硬化情况作调整,机械镘作业应纵横交错进行。应随时检查撒料抹后的平整度,对低洼处及时补料调整,再对该处压实搓毛,抹光处理。
4、表面抛光。使用 双盘驾驶式抹光机最终完成抛光。
5、养护
(1)地坪完成5-6 小时后,采用在其表面喷洒或涂刷 养护剂的方法进行养护,用量约0.2kg/m2。
(2)养护剂喷洒完毕后,使用塑料薄膜覆盖保护
(3)保持湿润养护,养护期为28 天。
四、结束语
合金骨料地坪施工的好坏决定地坪的使用年限及使用质量。目前该技术在大型的需要耐磨、耐冲击的地面及承受较大负荷或较频繁的作业区域,要求洁净的生产区域得到了部分的应用。该技术和普通的混凝土地坪相比具有经济性、适用性。因此随着建筑工程的新科技新材料的广泛推广,该技术会越来越多得到应用。
参考文献
[1] 滕少华等主编,实用建筑施工手册(第二版)
[2] 陈本沛主编,混凝土结构理论和应用研究的理论与发展
[3] 车宏亚主编,钢筋混凝土结构原理作者简介:南桂玲出生于1972 年12 月,性别女,毕业学校:中州大学。
乔淑梅
欧进地坪http://www.dp7.cn
关注我们 更多精彩
邦伟建材微信公众号
